Vodík sa ukazuje ako sľubný nosič energie v globálnom úsilí o čistú a udržateľnú budúcnosť. Ako popredný dodávateľ hydrogenačných zariadení sme v popredí poskytovania vysokokvalitných riešení pre vodíkový priemysel. Jedným z kritických aspektov bezpečnej prevádzky hydrogenačného zariadenia je však detekcia úniku vodíka. V tomto blogu budeme skúmať rôzne metódy detekcie úniku vodíka pre hydrogenačné zariadenia.
Význam detekcie úniku vodíka
Vodík je vysoko horľavý plyn so širokým rozsahom horľavosti (4% - 75% objemu vo vzduchu). Aj malý únik môže predstavovať významné bezpečnostné riziká vrátane potenciálu výbuchov a požiarov. Okrem toho únik vodíka môže viesť k ekonomickým stratám v dôsledku plytvania cennými zdrojmi vodíka. Spoľahlivá a účinná detekcia úniku vodíka je preto nevyhnutná pre bezpečnú a nákladovo efektívnu prevádzku hydrogenačného zariadenia.
Typy hydrogenačných zariadení

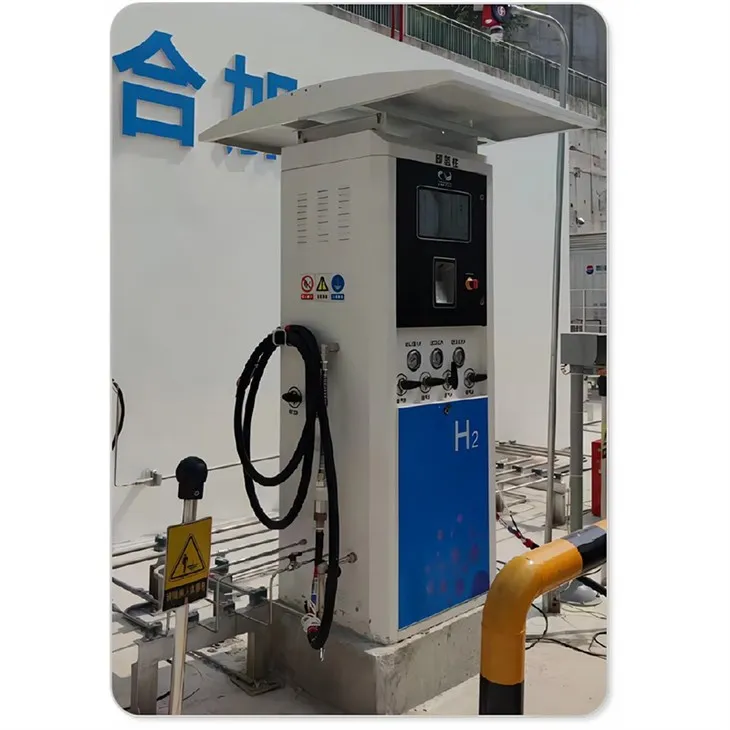

Pred ponorením sa do metód detekcie si v krátkosti predstavíme niektoré nami dodávané hydrogenačné zariadenia. Ponúkame celý rad produktov ako naprH2 vysokotlakový nabíjací/vybíjací stĺpec,Jednohadicový dávkovač vodíka, aStroj na tankovanie vodíka. Tieto časti vybavenia sú kľúčové v reťazci dodávok vodíka, od skladovania a prepravy až po tankovanie vozidiel.
Metódy detekcie úniku vodíka
1. Senzory katalytického spaľovania
Senzory katalytického spaľovania sú jednou z najčastejšie používaných metód detekcie úniku vodíka. Tieto senzory pracujú na princípe katalytickej oxidácie vodíka. Keď sa vodík dostane do kontaktu s katalytickým prvkom v senzore, dôjde k jeho spaľovaniu, čo spôsobí zmenu teploty. Táto zmena teploty sa potom prevedie na elektrický signál úmerný koncentrácii vodíka.
Výhody:
- Sú relatívne lacné a majú rýchlu odozvu.
- Môžu detekovať široký rozsah koncentrácií vodíka.
Nevýhody:
- Sú citlivé na iné horľavé plyny, ktoré môžu spôsobiť falošné poplachy.
- Katalytický prvok môže byť otrávený určitými látkami, čím sa časom zníži výkon snímača.
2. Elektrochemické senzory
Elektrochemické senzory detekujú vodík meraním prúdu generovaného elektrochemickou reakciou vodíka na elektróde. Keď vodík difunduje do senzora, reaguje s elektrolytom na pracovnej elektróde a vytvára elektrický prúd, ktorý je úmerný koncentrácii vodíka.
Výhody:
- Vysoká citlivosť a selektivita na vodík.
- Nízka spotreba energie, vďaka čomu sú vhodné na dlhodobé monitorovanie.
- Môžu poskytnúť presné merania v širokom rozsahu koncentrácií vodíka.
Nevýhody:
- Životnosť snímača je obmedzená, zvyčajne okolo 2 - 3 rokov.
- Sú citlivé na zmeny teploty a vlhkosti, čo môže vyžadovať kompenzáciu.
3. Polovodičové snímače
Polovodičové senzory fungujú na princípe, že elektrická vodivosť polovodičového materiálu sa mení, keď je vystavený vodíku. Keď sa vodík adsorbuje na povrchu polovodiča, spôsobí zmenu počtu nosičov náboja, čo má za následok zmenu vodivosti.
Výhody:
- Majú malú veľkosť a relatívne nízke náklady.
- Majú rýchlu odozvu a dokážu detekovať nízke koncentrácie vodíka.
Nevýhody:
- Sú citlivé na faktory prostredia, ako je teplota, vlhkosť a prúdenie vzduchu.
- Po vystavení vysokým koncentráciám vodíka môžu mať pomalú dobu zotavenia.
4. Infračervené senzory
Infračervené senzory detekujú vodík meraním absorpcie infračerveného svetla pri špecifických vlnových dĺžkach molekulami vodíka. Každý plyn má jedinečné absorpčné spektrum a meraním absorpcie infračerveného svetla pri charakteristickej vlnovej dĺžke vodíka je možné určiť koncentráciu vodíka.
Výhody:
- Vysoká selektivita voči vodíku, pretože sú založené na jedinečnom absorpčnom spektre vodíka.
- Nie sú ovplyvnené inými horľavými plynmi, čím sa znižuje riziko falošných poplachov.
- Majú dlhú životnosť a vyžadujú minimálnu údržbu.
Nevýhody:
- V porovnaní s inými typmi snímačov sú pomerne drahé.
- Môžu byť ovplyvnené prachom a vlhkosťou vo vzduchu, ktoré môžu rozptyľovať alebo absorbovať infračervené svetlo.
5. Akustická detekcia úniku
Akustické metódy detekcie úniku sa spoliehajú na skutočnosť, že únik plynu vytvára zvuk v dôsledku vysokorýchlostného prietoku plynu cez malý otvor. Na detekciu týchto zvukov sa používajú mikrofóny alebo akustické senzory. Analýzou frekvencie a intenzity zvuku možno odhadnúť miesto a veľkosť úniku.
Výhody:
- Dokážu odhaliť netesnosti v reálnom čase a možno ich použiť na lokalizáciu presnej polohy netesnosti.
- Nie sú ovplyvnené druhom plynu, vďaka čomu sú vhodné na detekciu netesností v zložitých systémoch.
Nevýhody:
- Sú citlivé na hluk pozadia, čo môže sťažiť detekciu malých netesností v hlučnom prostredí.
- Presnosť lokalizácie úniku závisí od kvality akustických snímačov a zložitosti systému.
6. Laserová detekcia
Detekčné metódy založené na laseri využívajú na detekciu vodíka lasery. Napríklad laditeľná diódová laserová absorpčná spektroskopia (TDLAS) meria absorpciu laserového svetla molekulami vodíka pri špecifickej vlnovej dĺžke. Analýzou zmeny intenzity laserového svetla po prechode cez vzorku plynu možno určiť koncentráciu vodíka.
Výhody:
- Vysoká citlivosť a selektivita na vodík.
- Môžu poskytovať v reálnom čase a nerušivé merania na veľkú vzdialenosť.
Nevýhody:
- Sú veľmi drahé a na prevádzku vyžadujú sofistikované vybavenie a odborné znalosti.
- Môžu byť ovplyvnené atmosférickými podmienkami, ako je hmla a dážď.
Úvahy o výbere metódy detekcie
Pri výbere metódy detekcie úniku vodíka pre hydrogenačné zariadenie je potrebné zvážiť niekoľko faktorov:
- Citlivosť: Metóda by mala byť schopná odhaliť malé netesnosti, aby bola zaistená bezpečnosť.
- Selektivita: Mal by byť schopný rozlíšiť vodík od iných plynov, aby sa predišlo falošným poplachom.
- Čas odozvy: Rýchly čas odozvy je rozhodujúci pre rýchlu detekciu únikov a prijímanie vhodných opatrení.
- Podmienky prostredia: Metóda by mala byť vhodná pre špecifické podmienky prostredia, kde sa zariadenie nachádza, ako je teplota, vlhkosť a prítomnosť iných látok.
- náklady: Mali by sa zvážiť náklady na detekčný systém vrátane senzora, inštalácie a údržby.
Záver
Ako dodávateľ hydrogenačného zariadenia chápeme dôležitosť spoľahlivej detekcie úniku vodíka. Ponukou komplexného sortimentu hydrogenačných zariadení a poskytovaním informácií o rôznych metódach detekcie úniku sa snažíme zabezpečiť bezpečnú a efektívnu prevádzku vodíkových systémov našich zákazníkov. Či už hľadáte cenovo efektívne riešenie alebo vysoko presnú metódu detekcie, môžeme vám pomôcť vybrať najvhodnejšiu možnosť pre vaše potreby.
Ak máte záujem o naše hydrogenačné zariadenie alebo potrebujete viac informácií o detekcii úniku vodíka, neváhajte nás kontaktovať kvôli obstarávaniu a ďalšej diskusii. Zaviazali sme sa poskytovať vám tie najlepšie produkty a služby vo vodíkovom priemysle.
Referencie
- [1] Svetová rada pre vodík. "Hydrogen Insights 2023".
- [2] Medzinárodná elektrotechnická komisia (IEC). "Normy pre vodíkovú bezpečnosť v hydrogenačných zariadeniach".
- [3] Americká spoločnosť strojných inžinierov (ASME). "Kódexy a normy pre skladovanie a distribúciu vodíka".
